簡介手動液壓搬運車手柄裝卸維修
簡介手動液壓搬運車手柄裝卸維修
編輯:北京凌鷹起重 瀏覽:3909 時間:2021-03-08
維修手動液壓搬運車手柄需要的工具有6-10英寸十字螺絲刀、榔頭、φ5沖頭。
維修手動液壓搬運車手柄需要的工具有6-10英寸十字螺絲刀、榔頭、φ5沖頭。

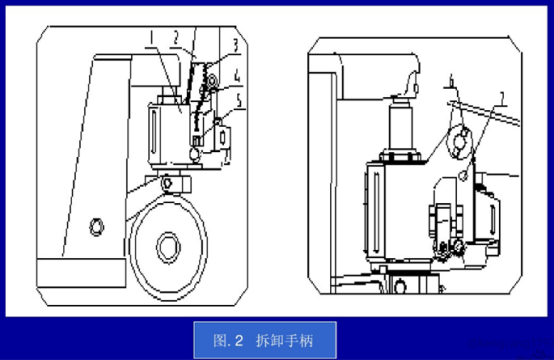

完全拆卸手柄：手柄的拆除方法如圖2：將鏈條3的端部從杠桿板5的槽內取出來。把鏈條3從軸4的中間孔內抽出來。將手柄扳約80°，往孔7內插入螺絲刀。用工具榔頭和沖頭拆下彈性銷6，并把軸4拆下來，然后取下手柄。

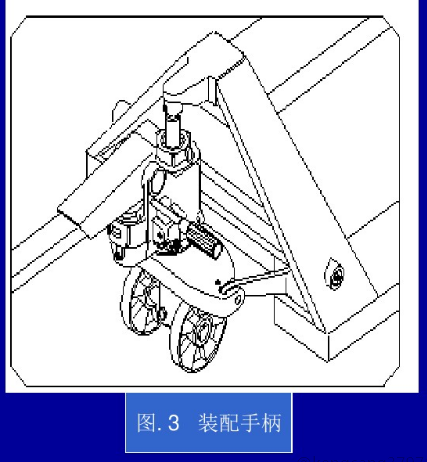

裝手柄，參照圖2和圖3：把手柄2放回，用軸4把手柄2與泵體1鏈起來。用榔頭把彈性銷6裝回去。把手柄上的鏈條3穿過軸4中間的孔。把手柄上的鏈條3端部掛入杠桿板5的槽內。扳轉手柄壓下泵芯，取下螺絲刀。
調試：裝完手柄后，可能與油泵沒有達到很好的匹配，需要進行調試工作，方法如下：手柄上部的扳手是控制車控的：下置是起升，上置是下降，中置是拖車。當車體上升后又馬上下降，可將卸荷閥的螺釘逆時針轉一點，然后試搖一下手柄；如果車體上升后不能下降，可將卸荷閥的螺釘順時針轉動一下，然后再試搖一下手柄。上述調整可多做幾次，知道正常為止。調試前應把卸荷閥螺釘的鎖緊螺母先松開，調試完畢后應將該螺母鎖緊。搬運車如果長期未用或倒置，液壓系統有可能會吸進空氣，判斷方法可以是搖動手柄，如有空脫感，車體也不上升或僅上升一點點，說明有空氣在里面，需要排氣。排氣的方法是：握住手柄上的扳手，使扳手處于上升位置時全幅搖動手柄4-6次，然后松開扳手使其處于下置狀態。試搖手柄看其車體是否會上升，如有必要可多試幾次，直到正常為止。
警告：嚴禁未經培訓的非專業人員裝配、維修。
