導繩器的功能應能保證鋼絲繩沿卷筒繩槽卷人與排出,使鋼絲繩整齊地排列在卷筒繩槽內,不允許有亂繩現象產生。因?yàn)閬y繩后葫蘆就不能繼續使用,必需及時修理,但葫蘆一般懸掛在高處,排除亂繩極為不便,因而防止亂繩是導繩器的主要功能。然而,CD型電動葫蘆原導繩器在這一主要功能上存在缺陷—它可使鋼絲繩卷人卷筒繩槽內,但卷筒反轉時它不能順卷筒槽將鋼絲繩自動排出,必須借助吊重或吊鉤裝置重量使鋼絲繩拉緊后才能排出。
在使用過程中,當?shù)蹉^落地或其它情況下鋼絲繩失掉吊鉤重量時,鋼絲繩沒有了拉緊力,從而使鋼絲繩不能順利地從卷筒繩槽內排出,造成亂繩。這種亂繩現象在大噸位電動葫蘆上稍好些,在小噸位電動葫蘆上尤為嚴重,cD1型0.5噸的電動葫蘆即使在吊鉤重量作用下也會出現亂繩,為此用戶不得不在吊鉤上拴一重鐵塊來增加鋼絲繩拉緊力,防止亂繩。為解決這一問題,曾有意加重吊鉤重量,將1噸電動葫蘆的吊鉤裝置代替0.5噸的吊鉤裝置。當然,這是消極措施,解決不了根本問題。
對問題的分析

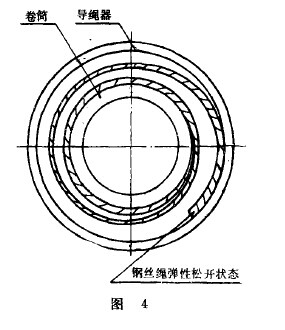

電動葫蘆卷筒的繩槽深度和螺距一般都比標準繩槽小,因而導繩器是防止亂繩必不可少的部件。導繩器的工作原理,卷筒相當螺桿,導繩器相當螺母。導繩器不能動,當卷筒旋轉時,導繩器與鋼絲繩一同作軸向移動,將鋼絲繩導入繩槽。但是反方向旋轉時,原導繩器無法將鋼絲繩排出。如卷筒為右向繩槽,卷筒順時針?lè)较蛐D(zhuǎn)時將鋼絲繩卷入,由于旋向一致,卷筒上纏繞的鋼絲繩不會松開。但當?shù)蹉^下降時,卷筒作逆時針?lè)较蛐D(zhuǎn),由于導繩器不旋轉,鋼絲繩因彈性作用貼緊在導繩器內壁上(見圖4)

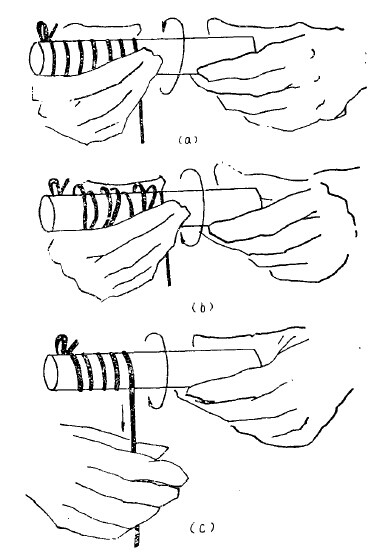

鋼絲繩就會與卷筒逐漸松開,其道理可按圖5作一試驗。用一支鉛筆,左端拴一繩子,左手兩指捏住繩子,右手按順時針?lè)较蜣D(zhuǎn)動鉛筆,繩子即呈右螺紋纏在筆桿上,而且繩子隨纏隨緊(圖5)。

但當鉛筆逆時針轉動時,已纏緊在筆桿上的繩子就會自右向左逐漸松開，這筆桿看作是卷筒,左手捏繩的兩指猶如導繩器,這就可看出亂繩的原因。如上法再做一次試驗,不過這次由左手將繩頭拉緊,當將筆桿逆時針?lè)较蜣D(zhuǎn)動時,已纏緊在筆桿上的繩子就不會自右向左逐漸松開(圖5)。這就是當?shù)蹉^足夠重時,原導繩器亦能借助吊鉤重量排出鋼絲繩的原因。如前所述,使用中吊鉤難免會落地或其它原因使鋼絲繩失去張力,因而借助吊鉤重量重,因?yàn)槌陨蟻y繩因素外,由于鋼絲繩直徑小、繩槽淺,還會出現鋼絲繩跳槽現象而亂繩。
如圖6所示

當導繩器軸向移動時,鋼絲繩受軸向力先爬上螺紋峰頂,使導繩器相對卷筒產生偏心。在軸向力繼續作用下,鋼絲繩不斷擠壓導繩器的半個內壁,擴大導繩器與卷筒的偏心。這種惡性循環,終導致鋼絲繩跳槽,并爬到第二層位置上,造成亂繩。
